Vörulýsing:
Örtrefja fléttur strengur
Verð: Verðið er að breytast vegna forskrifta, efniskostnaðar og gengis. Vinsamlegast gefðu mér upplýsingar um tengiliði þína, ég mun uppfæra nýjasta verðið fyrir þig
Kynning á hliðarlokum
Hliðarlokar
Hliðarlokar eru fyrst og fremst hönnuð til að hefja eða stöðva flæði og þegar þörf er á beinni -línu af vökva og lágmarksflæðistakmörkun. Í notkun eru þessir lokar yfirleitt annað hvort alveg opnir eða alveg lokaðir.
Diskur hliðarloka er alveg fjarlægður þegar lokinn er alveg opinn; diskurinn er að fullu dreginn upp í lokunarhlífina. Þetta skilur eftir op fyrir flæði í gegnum lokann með sama innra þvermáli og pípukerfið sem lokinn er settur í. Hliðarventill er hægt að nota fyrir margs konar vökva og gefur þétt innsigli þegar hann er lokaður.

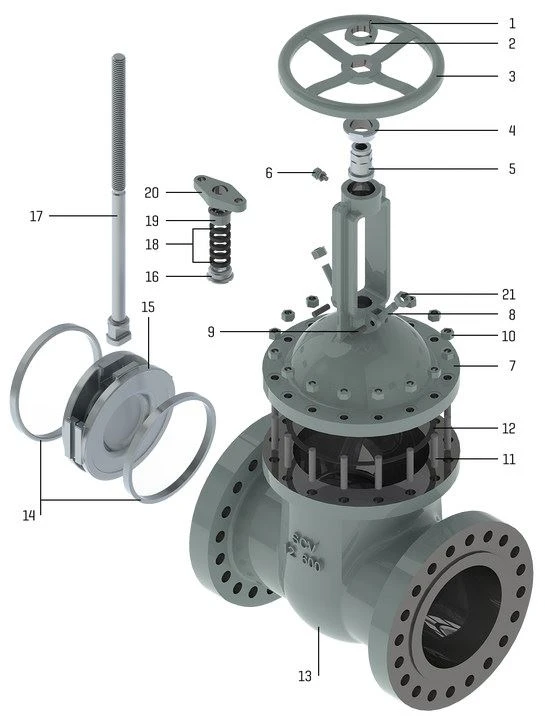

Smíði hliðarventils
Hliðarlokar samanstanda af þremur meginhlutum: yfirbyggingu, vélarhlíf og snyrtingu. Yfirbyggingin er almennt tengd öðrum búnaði með flans, skrúfuðum eða soðnum tengingum. Hlífin, sem inniheldur hreyfihlutana, er fest við líkamann, venjulega með boltum, til að leyfa viðhald. Lokaklæðningin samanstendur af stönginni, hliðinu, skífunni eða fleygnum og sætishringunum.
Diskar af Gate loki
Hliðlokar eru fáanlegir með mismunandi diskum eða fleygum. Umfang hliðarlokanna er venjulega gert eftir gerð fleygsins sem notuð er.
Algengustu voru:
Solid wedge er algengasti diskurinn vegna einfaldleika og styrkleika.
Loka með þessari tegund af fleyg er hægt að setja í hverja stöðu og hentar hann fyrir nánast alla vökva. Hinn trausti fleygur er ein-hluti solid smíði og er nánast fyrir ókyrrt flæði.
Sveigjanlegur fleygur er einn-diskur með skurði í kringum jaðarinn til að bæta getu til að leiðrétta mistök eða breytingar á horninu á milli sætanna.
Minnkunin er mismunandi að stærð, lögun og dýpt. Grunnur, mjór skurður gefur lítinn sveigjanleika en heldur styrk.
Dýpri og breiðari skurður, eða steyptur-í dýfu, skilur eftir sig lítið efni í miðjunni, sem gefur meiri sveigjanleika, en dregur úr styrkleika.
Kljúfur fleygur er sjálf-stillandi og sjálfstillandi á báðar hliðar sætanna. Þessi fleyggerð samanstendur af tveggja-smíði sem situr á milli mjókkandi sætanna í ventilhúsinu. Þessi tegund af fleygum er hentug til að meðhöndla ekki-þéttandi lofttegundir og vökva við venjulegt hitastig, sérstaklega ætandi vökva.
Stilkur hliðarventils
Stöngullinn, sem tengir handhjólið og diskinn við hvert annað, er ábyrgur fyrir réttri staðsetningu disksins. Stilkar eru venjulega sviknir og tengdir við diskinn með snittari eða annarri tækni. Til að koma í veg fyrir leka, á svæði innsiglisins, er fínn yfirborðsfrágangur á stilknum nauðsynlegur.
Hliðarlokar eru flokkaðir sem annað hvort:
Hækkandi stilkur
Stöngull sem ekki rís upp
Fyrir ventil af gerðinni Rising Stem mun stöngin hækka upp fyrir handhjólið ef lokinn er opnaður. Þetta gerist vegna þess að stilkurinn er snittari og tengdur við bushing-þræði ok. Ok er óaðskiljanlegur hluti úr rísandi stöngli og er festur á vélarhlífina.
Fyrir loki af gerðinni sem ekki hækkar, er engin stöng hreyfing upp á við ef lokinn er opnaður. Stilkurinn er þræddur í diskinn. Þegar handhjólinu á stilknum er snúið, fer diskurinn upp eða niður stöngina á þræðinum á meðan stilkurinn er lóðrétt kyrrstæður.
In the main Menu "Valves" you will find links to detailed (large) drawings of both stem types.
Rising Stem Gate loki
Sæti á hliðarventil
Sæti fyrir hliðarloka eru annaðhvort innifalin í lokunarhlutanum eða í gerð sætishringa. Bygging sætishringa veitir sæti sem eru annaðhvort snittari á sinn stað eða eru þrýst á stöðu og innsigli soðin við ventilhús. Mælt er með síðarnefnda byggingarforminu fyrir þjónustu við hærra hitastig.
Samþætt sæti veita sæti úr sama byggingarefni og ventilhús á meðan innpressuð -í eða snittuð- sæti leyfa breytileika. Hringir með hörðum áklæðum má fylgja fyrir notkunina þar sem þeirra er þörf.
Kostir og gallar hliðarloka
Kostir:
Góðir lokunareiginleikar
Hliðlokar eru tvíátta og því hægt að nota þá í tvær áttir
Þrýstingstap í gegnum lokann er í lágmarki
Ókostir:
Ekki er hægt að opna eða loka þeim fljótt
Hliðarlokar eru ekki hentugir til að stjórna eða inngjafarflæði
Þeir eru viðkvæmir fyrir titringi í opnu ástandi
Cast Steel Gate Valve API 600 ANSI Class 150
Þessi þunga flansa flokks 150 hliðarventill með fullri opnun býður upp á endingu í margs konar iðnaðarnotkun, katlaverksmiðju og harðgerðu umhverfi. Handhjól stjórnað og boðið í ANSI 150, býður upp á lágmarksleka og hámarks endingartíma.
Hannað í samræmi við API 600 og þrýstingsprófað í samræmi við API 598/EN12266-1.
Notað almennt þar sem lágmarksþrýstingsfall er mikilvægt. Þessi hliðarventill úr steyptu stáli býður upp á skilvirka einangrun á flæði í hvora átt sem lokinn er. Skrúfa að utan og ok með hækkandi stilk fyrir opna/loka vísbendingu. WCB þungur líkami með fullri höfn. Fleygskífan er að fullu stýrð til að tryggja þétt þéttingu. Boltabygging með handhjóli.
Lykil atriði:
•Bolted Bonnet Construction
•Outside Screw and Yoke
•Non-Rotating Rising Stem
•Handwheel Operated
•Renewable Threaded-in Backseat Bushing
•Cast Steel
•Flanged ANSI 150
•Sizes 2" to 12"
•API 600
We are a professional Customized ANSI Gate Valve. We can provide the best ANSI Gate Valve for sales and competitive price. If you are looking Float ANSI Gate Valve supplier, we are a good choice. Contact us to buy ANSI Gate Valve.
